Spring Cloud Data Flow

주요 줄기

Imgur

  1. Spring Cloud Stream 이나 Spring Cloud Task 또는 Spring Batch로 Stream Job이나 Batch Job 작성
  2. 1 에서 만든 Job을 Client(Web Dashboard 또는 Shell)를 통해 Data Flow Server에 등록, 실행 및 관리
  3. Data Flow Server는
    • 등록된 Job을 Local, CloudFoundry 또는 Kubernetes 환경에 deploy
      • Batch Job은 직접 deploy, Stream Job deploy는 Skipper 서버에 위임
    • Batch Job의 경우 Scheduling 지원
    • 실행 중인 Job 실행 상태 및 이력 관리
      • BatchJob의 경우 Spring Cloud Task가 @EnableTask 애너테이션을 통해 실행 시간 기록, 종료 코드 에러 메시지, 다른 app에 notify 등 기능 지원
  4. Skipper Server는
    • Stream Job을 하나 이상의 플랫폼에 deploy
    • 블루/그린 업데이트 전략을 기반으로 하는 State Machine을 사용해서 Stream Job 업그레이드나 원상 복구 수행
    • 각 스트림의 manifest 파일 이력 관리

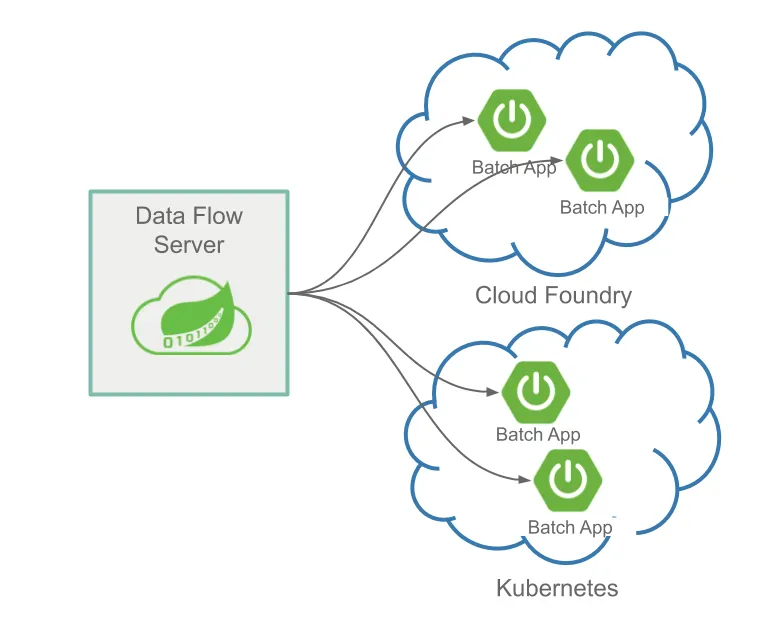

Batch Job 오케스트레이션

Imgur

  • Spring Cloud Data Flow 서버를 통해 Job을 일회성 또는 정기적으로 실행 가능

배포 설정

Imgur

실행 옵션 정보 지정 가능

스케줄링

https://dataflow.spring.io/docs/feature-guides/batch/scheduling/ 참고

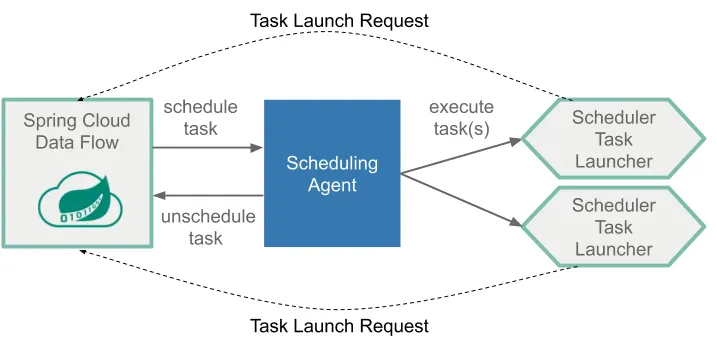

주요 줄기

Imgur

  • Client를 통해 Spring Cloud Data Flow 서버에서 스케줄링을 등록하면
  • Scheduling Agent(k8s의 CronJob)가 정해진 시간에 SchedulerTaskLauncher를 실행
  • SchedulerTaskLauncher는 SCDF 서버의 REST API를 호출해서 관련 데이터를 가져오고 실제 Job을 실행한다.

주의 사항

Spring Cloud Data Flow 는
CloudFoundry(PCF Scheduler)나 Kubernetes(CronJobs) 환경에서만 스케줄링을 지원하며,
Local 환경에서는 스케줄링은 불가하며 즉시 실행만 가능하다.

  • Update on 2020-12-07

    • SCDF 2.7 에서는 다음과 같은 내용이 추가됐음 (https://dataflow.spring.io/docs/feature-guides/batch/scheduling/#scheduling-a-batch-job)

      Spring Cloud Data Flow does not offer an out of the box solution for scheduling task launches on the local platform. However, there are at least two Spring Boot native solutions that provide a scheduling option, which can be custom implemented to make it work in SCDF running locally.

      Spring Boot Implementing a Quartz Scheduler

      One option is to create a Spring Boot application that utilizes the Quartz scheduler to execute RESTful API calls to launch tasks on Spring Cloud Data Flow. More information can be read about it here.

      Spring Boot Implementing the @Scheduled annotation

      Another option is to create a Spring Boot application that utilizes the @Scheduled annotation on a method that executes RESTful API calls to launch tasks on Spring Cloud Data Flow. More information can be read about it here.

    • 즉, Local 환경에서도 Quartz를 이용해서 정해진 시간에 SCDF API 를 호출하는 별도의 스프링 부트 애플케이션을 만들어서 스케줄링 사용 가능

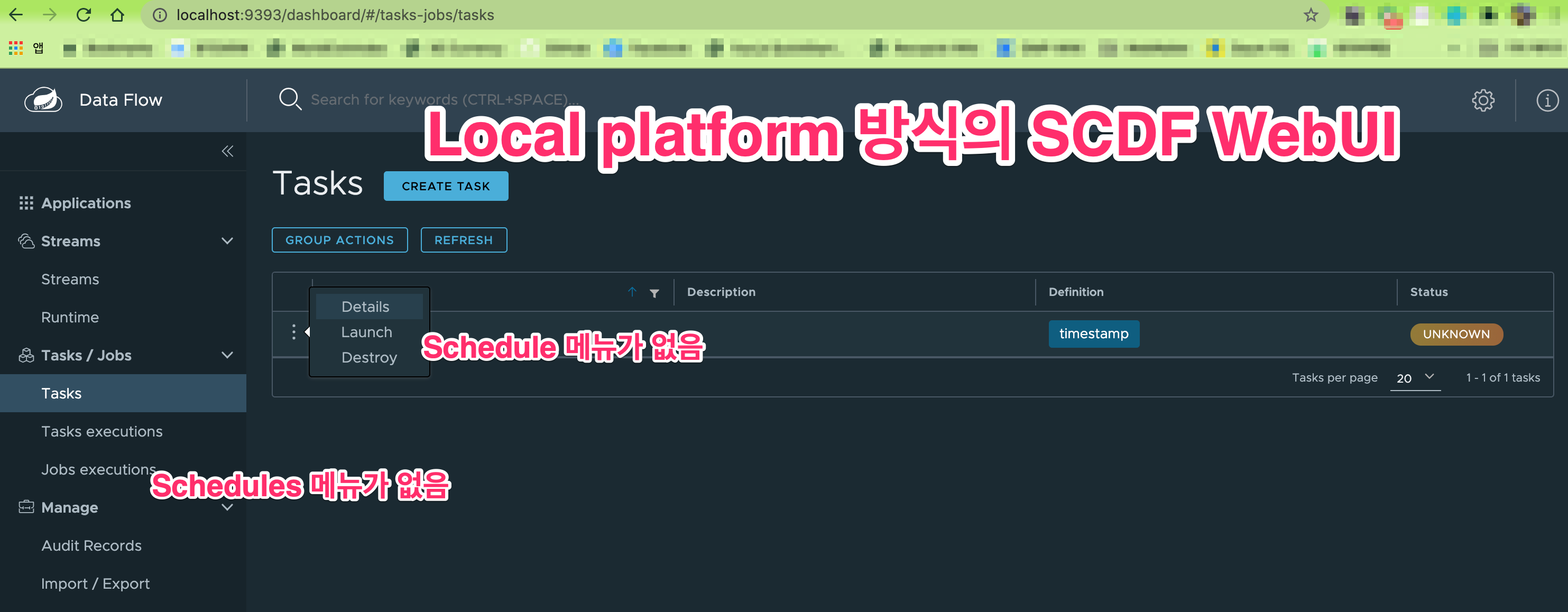

    • 하지만 Local 환경에 설치한 SCDF Web UI에는 Schedule 관련 기능이 없으므로, Schedule 이력 등을 SCDF에서 관리할 수 없고, 별도의 스프링 부트 Quartz 애플리케이션에서 관리해야 한다.

      • Imgur

    • 별도의 스프링 부트 Quartz 애플리케이션이 다운되면 SCDF API를 호출하지 못하므로 Job도 결국 실행 불가 -> 결국 HA를 위해 Quarz 클러스터링 필요

    • 따라서 SCDF 쓴다면 현재로서 굳이 Quartz를 사용하는 건 좋은 방안은 아닌 듯

  • Update on 2021-02-02

  • Spring Cloud Data Flow에서 스케줄링 기능까지 사용하려면 결국 CloudFoundry나 Kubernetes 환경이 필요

  • Docker 기반의 Kubernetes 경우 Java 8은 세부 버전에 따라 자원 할당 관련 이슈가 있으므로 확인 필요

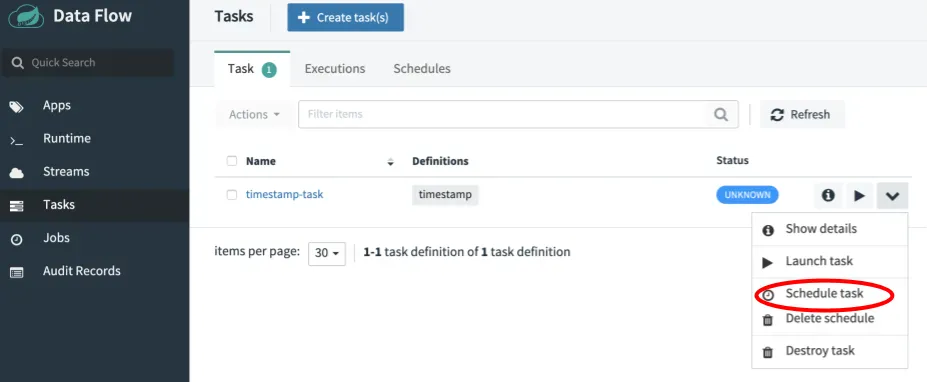

스케줄링 등록

Imgur

Imgur

  • Task에 등록된 Job의 스케줄링 지정

스케줄링 해제

Imgur

스케줄링 이력 조회

Imgur

Task 모니터링

https://dataflow.spring.io/docs/feature-guides/batch/monitoring/ 참고

Prometheus나 InfluxDB와 연동해서 모니터링 지원
